Датчик затоплення Електрон зі світлодіодом Octopus

Опис датчик затоплення Електрон зі світлодіодом Octopus

Датчик затоплення зі світлодіодом Octopus використовується для детекції затоплення й передавання сигналу тривоги на охоронний прилад. Датчик обладнаний вбудованим реле, тому з його допомогою можна керувати невеликим навантаженням (світлодіодами, реле, сповіщувачем тощо). Такі датчики затоплення застосовуються в системах охорони й автоматичних системах керування подаванням води: у ванних кімнатах, котельних, бойлерних, складських приміщеннях.

Принцип дії та встановлення Octopus

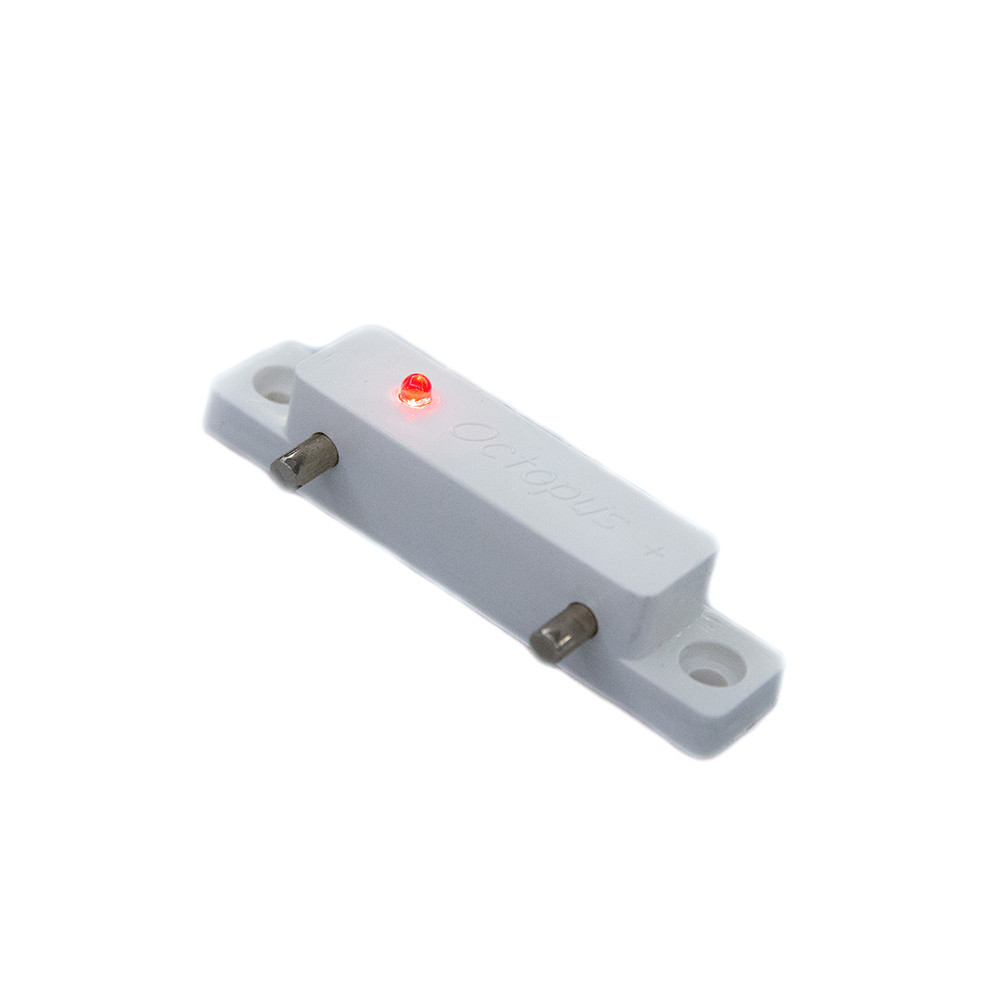

На нижній поверхні корпусу сповіщувача розташовані два контактні штирі для виявлення води. Зверху корпусу сповіщувача виводиться 4 житловий кабель для під'єднання. Світлодіод на лицьовій стороні корпусу інформує про стан сповіщувача. Електронна схема сповіщувача розрахована на живлення від постійного струму 12 В, вихід вапна — гальванічно ізольовані («сухі») нормально замкнуті контакти електронного реле.
За наявності живлення і відсутності затоплення світлодіод світиться й контакти реле замкнуті (контроль шлейфа, контроль живлення), під час затоплення (спрацьовування) не світиться, контакти реле розімкнуті. Ступінь захисту корпусу датчика — IP 68.
Встановлюється датчик Octopus у зоні передбачуваного можливого затоплення. Для розміщення необхідно зняти захисний шар із липкої стрічки та закріпити датчик, щільно притиснувши корпус до місця встановлення. У разі непотрібності закріплення за допомогою стрічки можна додатково закріпити двома шурупами (входять до комплекту).
Під час під'єднання живлення необхідно дотримуватися полярності, «плюс» — червоний, «мінус» — чорний, контакти реле — жовтий і синій.

Функціональні особливості Octopus

• Водонепроникний датчик із нікельованими контактами, ступінь захисту IP-68;
• Миттєво виявить затоплення;
• Працює з будь-якими дротовими системами сигналізації;
• Відбій тривоги під час висихання води;
